EPLAN 部件的创建

EPALN 部件的创建

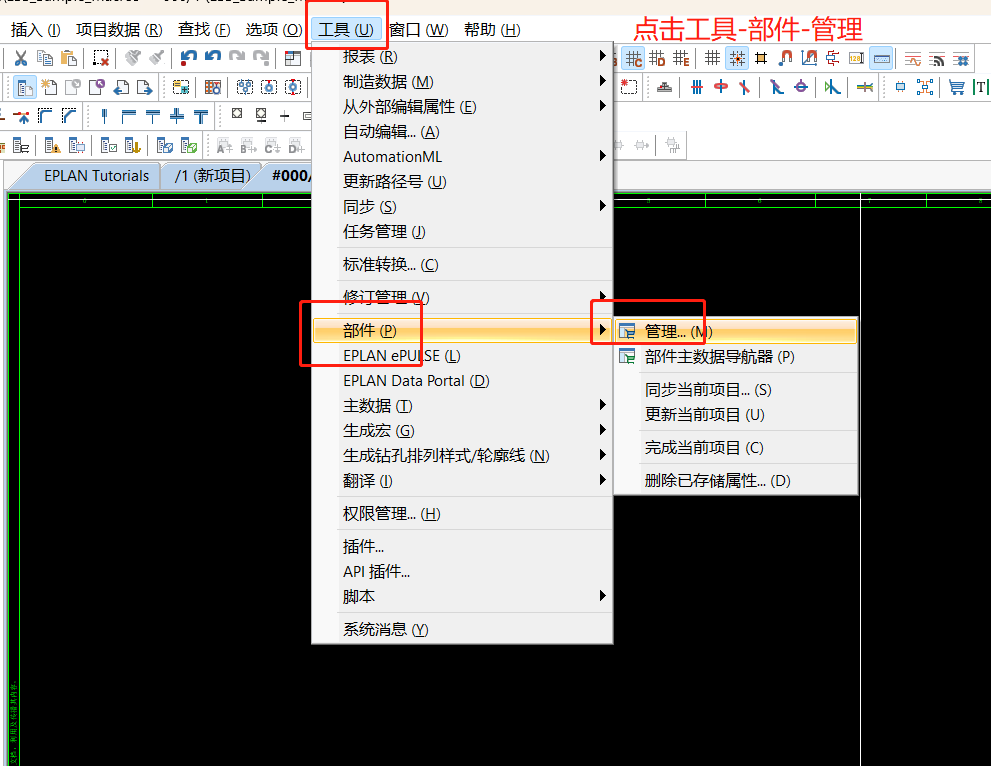

1.打开Eplan,点击工具-部件-管理。

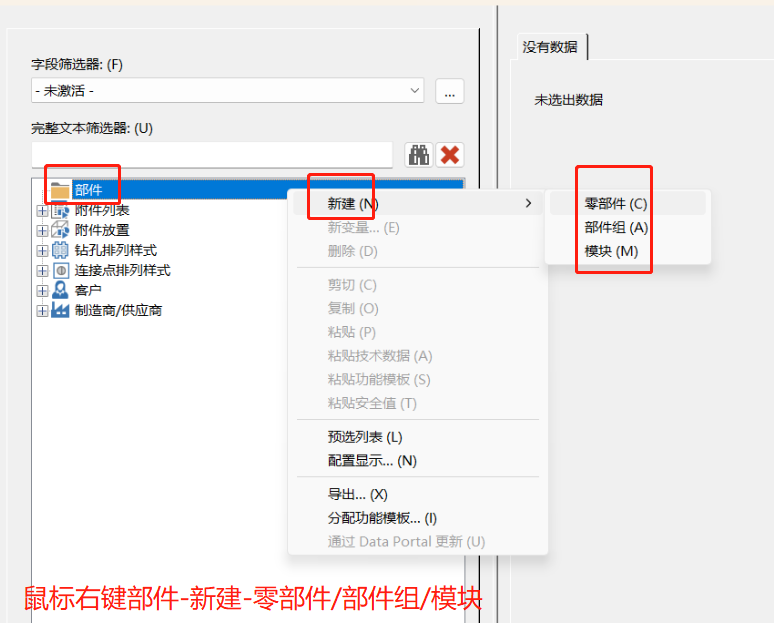

2.点开之后右键部件-新建-选择零部件/部件组/模块。

这里选择的是零部件

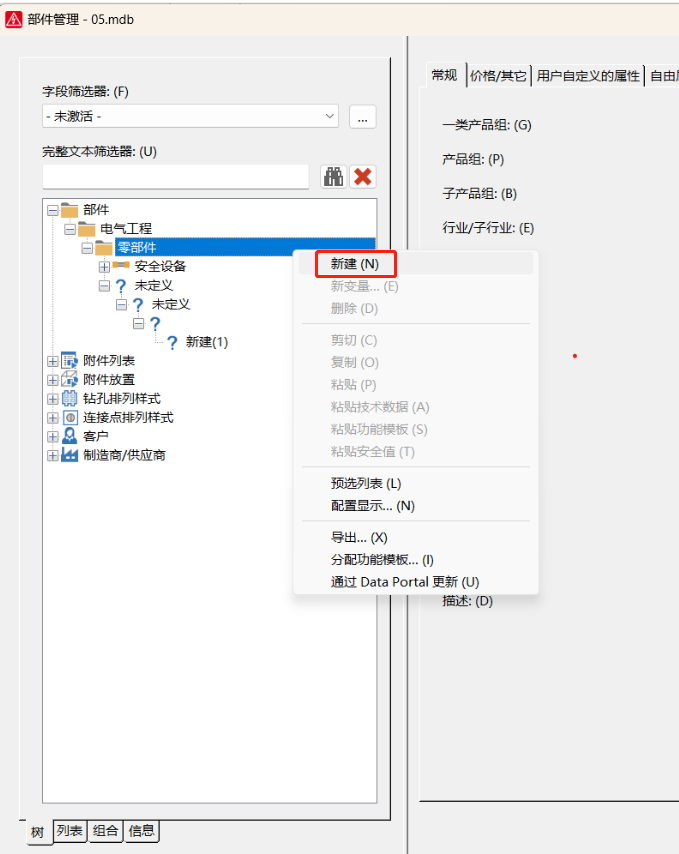

3.右击零部件新建。

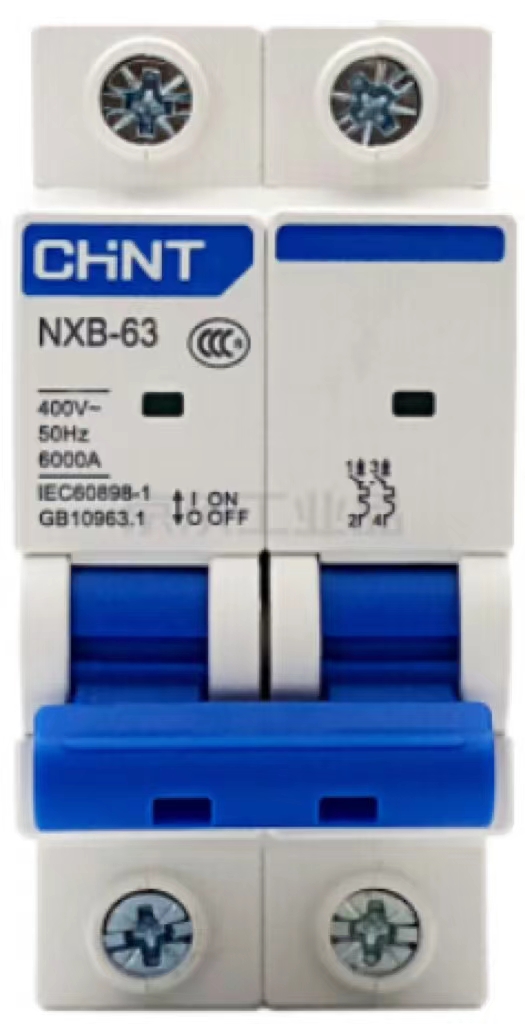

4.我们以正泰NXB-63-C10-2P为例：

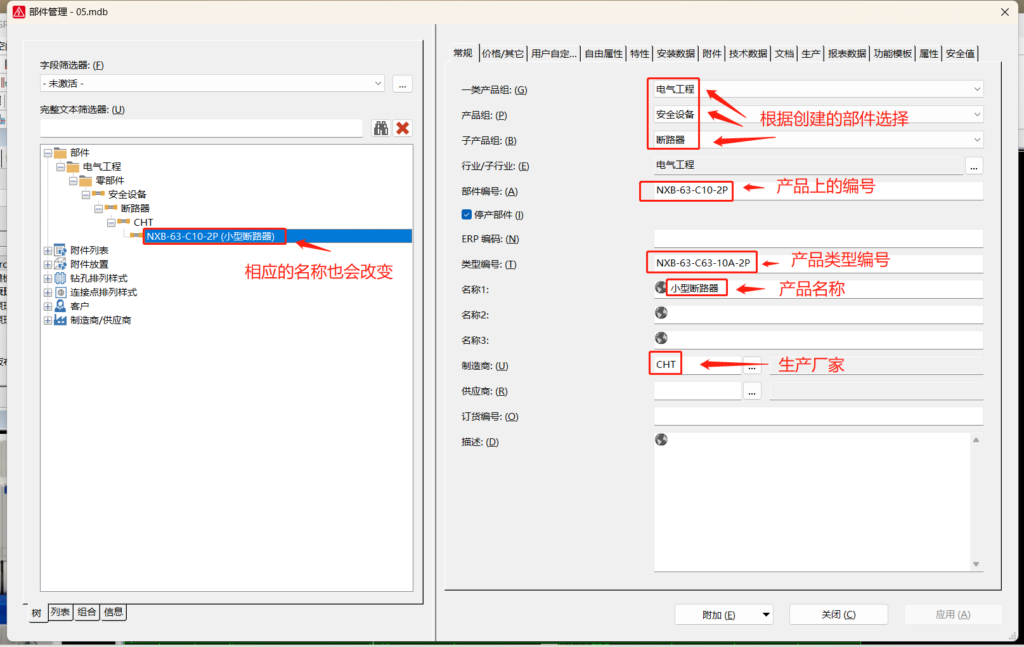

一类产品组：电气工程，产品组：安全设备，子产品组：断路器，类型编号：NXB-63-C10-2P

名称：小型断路器，制造商：CHT。

左边的数据也会相应改变。

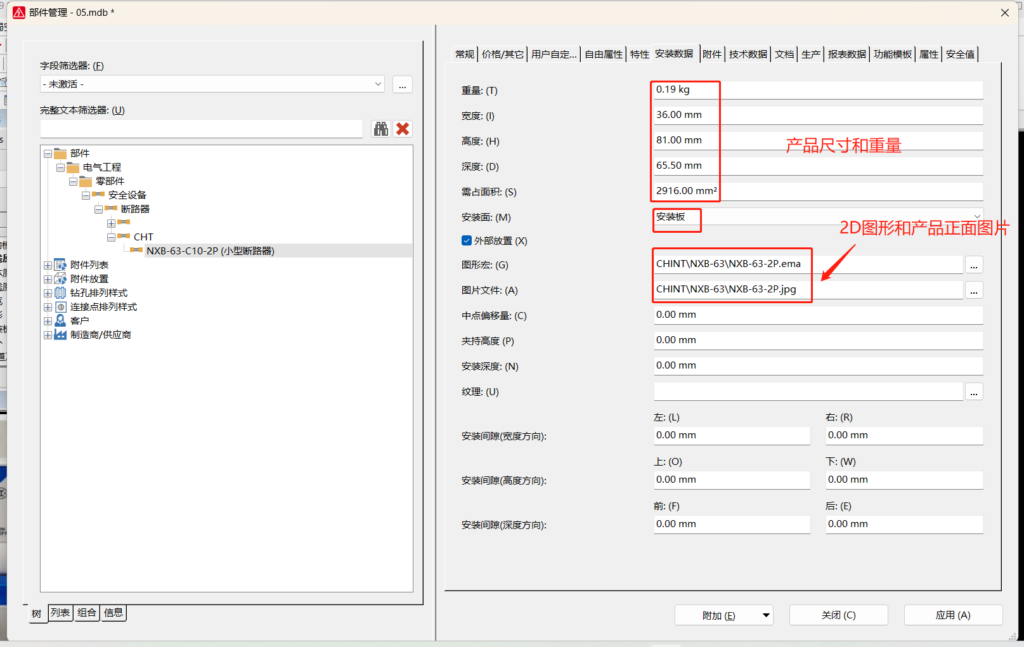

5.点开安装数据，尺寸分别填：0.19kg、36.00mm、81.00mm、65.50mm，需占面积自动生成。

安装面根据需要选择。图形宏和图片文件储存在epaln数据文件夹。

(图形宏和图片文件需自己导入资料)

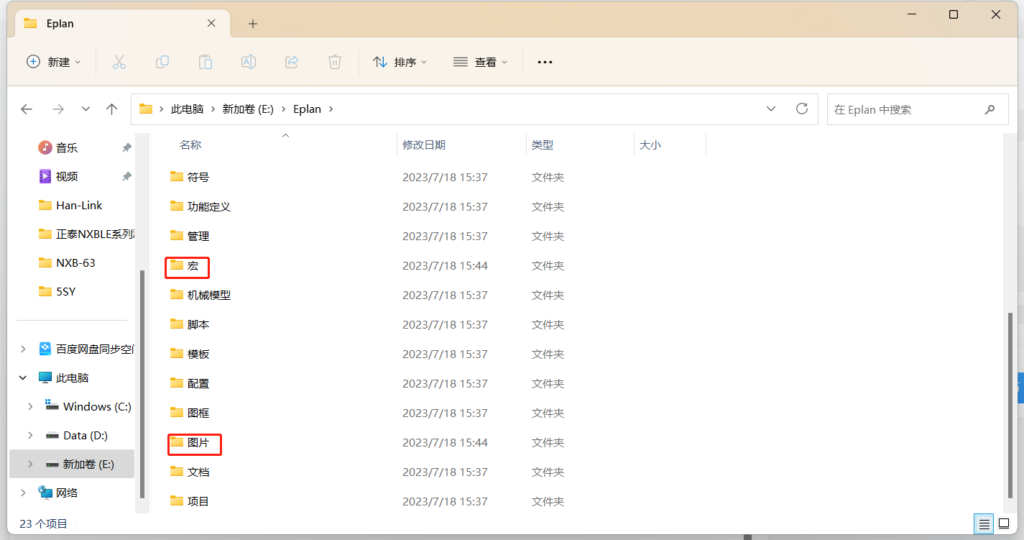

点击图形宏/图片文件最右三个点，在epaln数据文件夹中找到宏/图片文件夹。

图形宏默认路径为EPLAN安装时“系统主数据”路径下\宏\（对应品牌），图片默认路径为EPLAN安装时“系统主数据”路径下\图片\（对应品牌）。

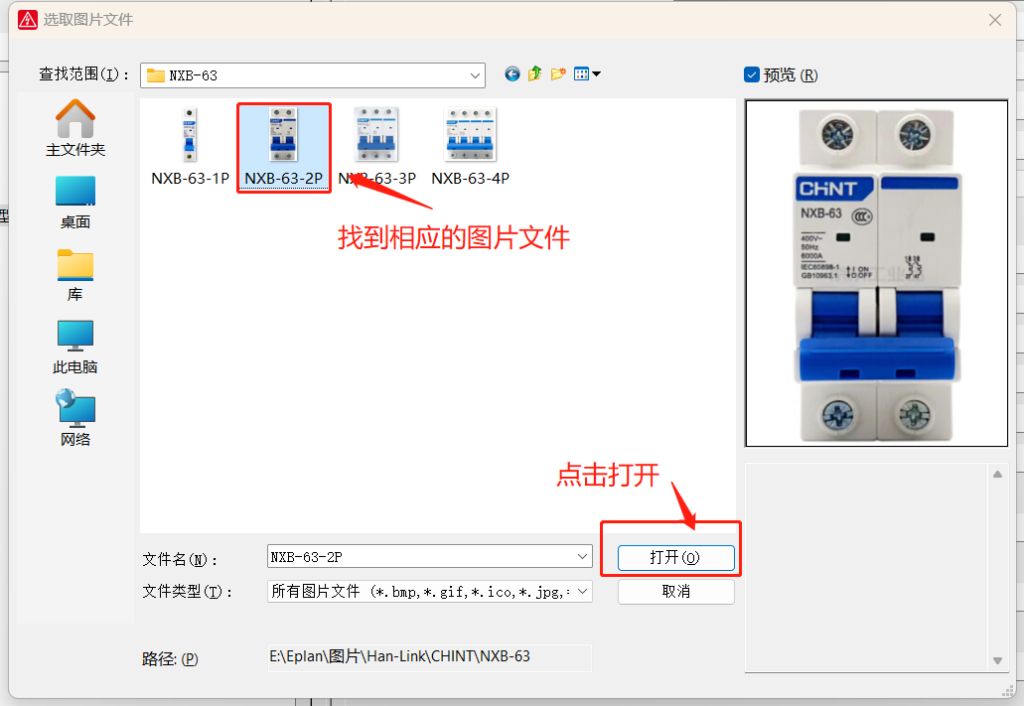

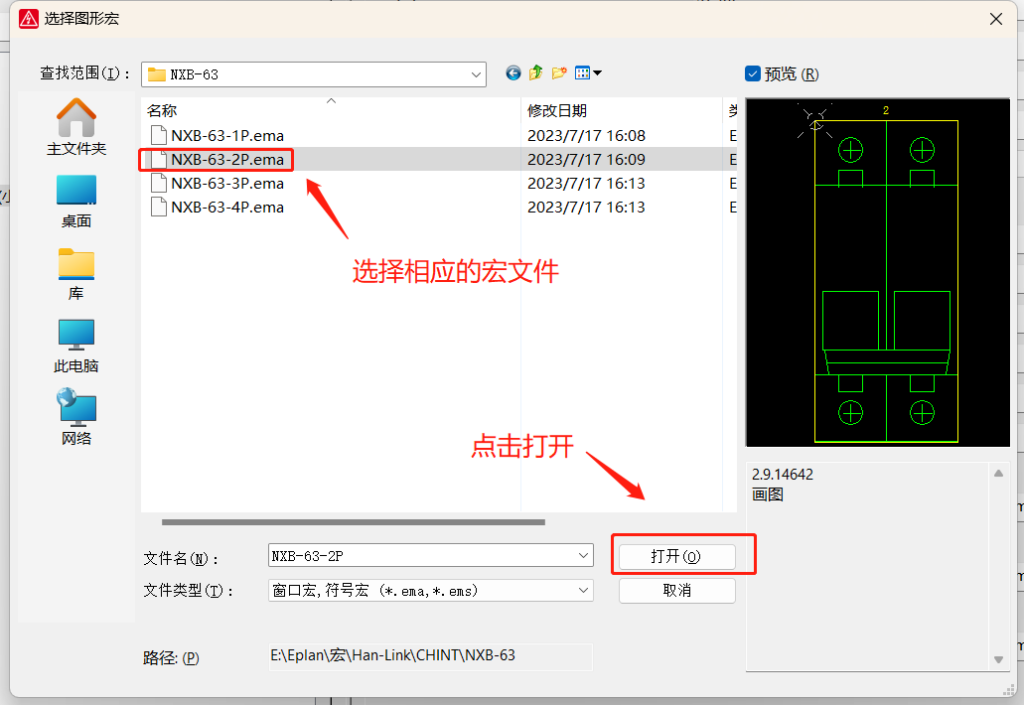

点开找到相应的宏/图片文件，点击打开。

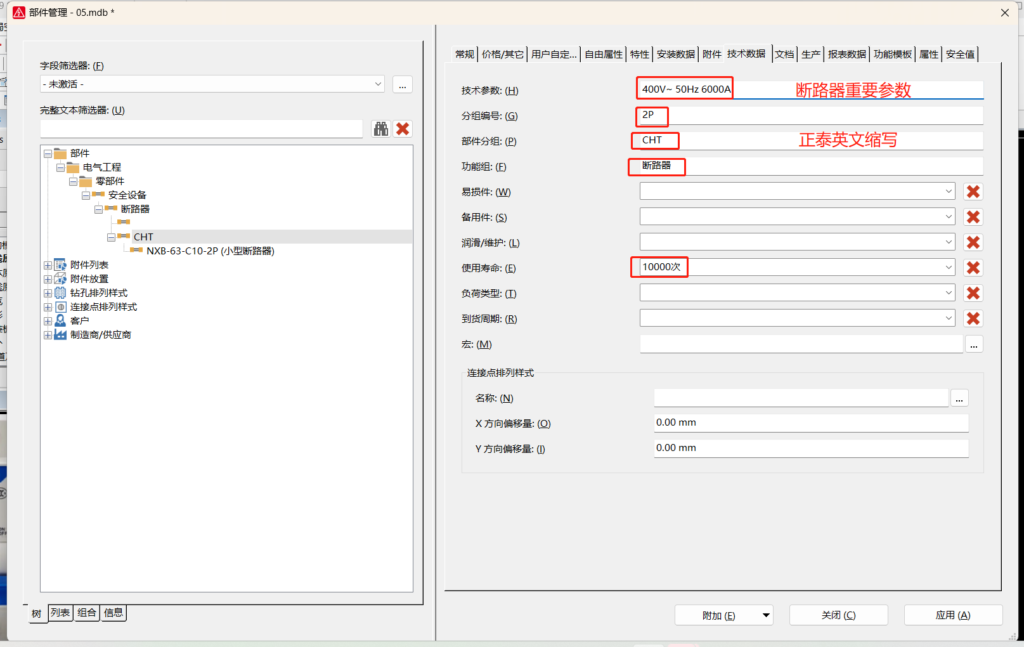

6.点开技术数据，技术参数：400V~ 50Hz 6000A，分类编号：2P，部件分组：CHT

功能组：断路器，使用寿命：10000次。

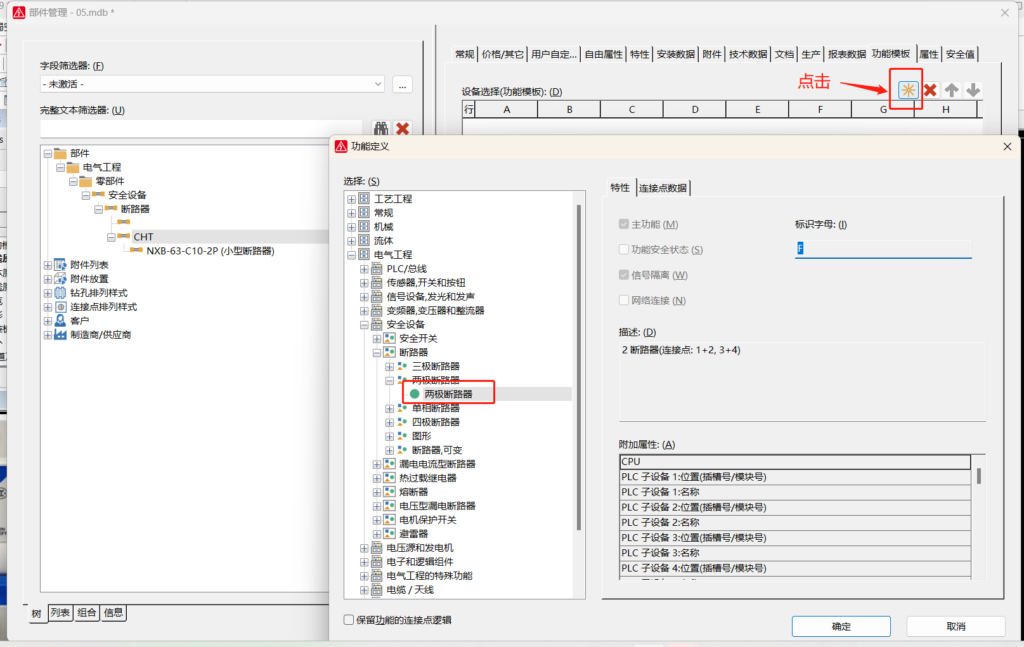

7.点开功能模板，右上角星号新建。依次点击加号：电气工程-安全设备-断路器-两级断路器，点击确定。

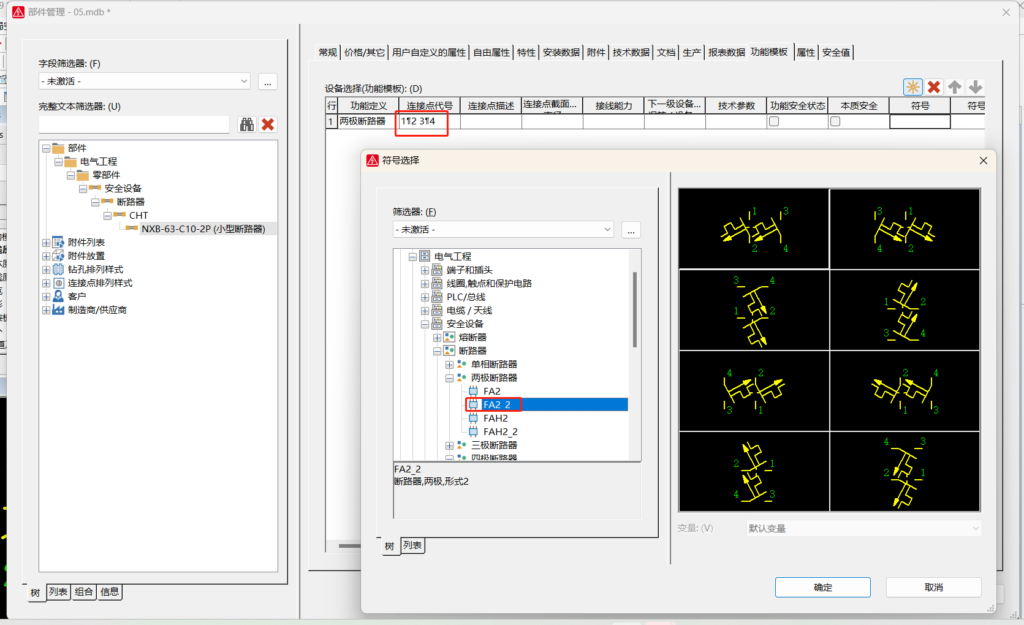

两极、四个连接点填写1¶2 3¶4，符号:电气工程-安全设备-断路器-两极断路器-点击确定。

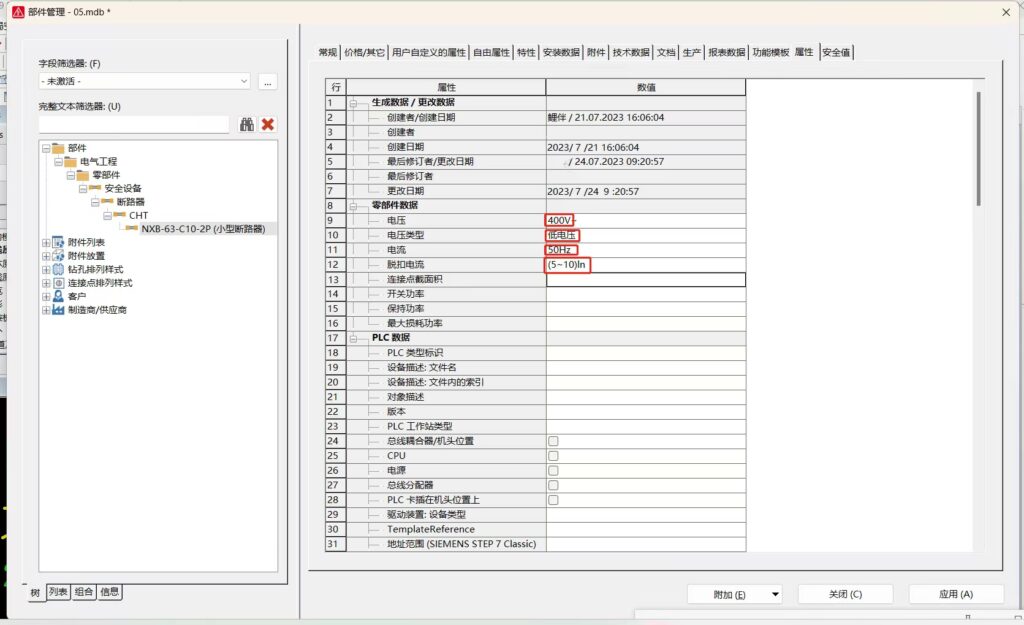

8.点开属性，电压：400V~，电压类型：低电压，电流：50Hz，脱扣电流(5~10)ln。

9.点击右下角应用完成创建。
