Node-RED教程 – 28 信捷XLH-24A16L通讯

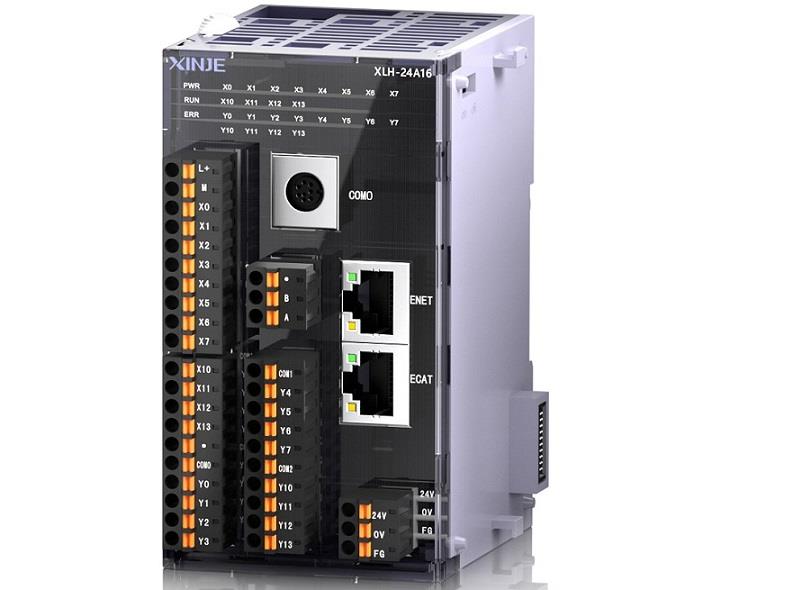

本文讲述如何利用node-red与信捷XLH-24A16L通讯，首先我们要准备一个该型号的PLC，样子如下。

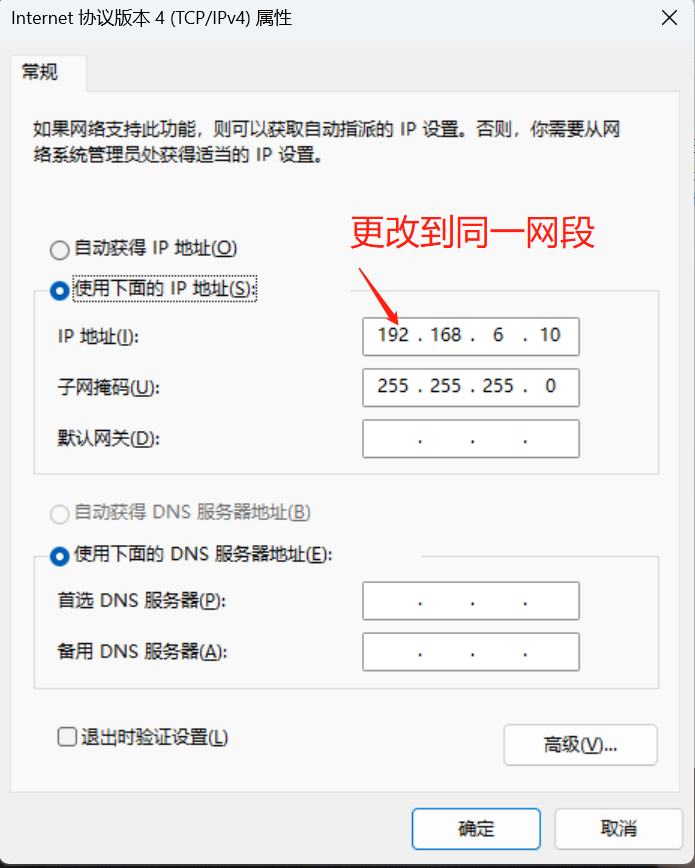

把PLC上电，选择以太网连接，方便通讯。

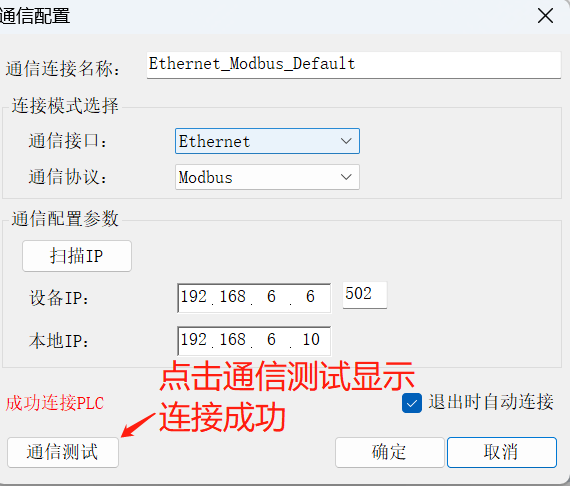

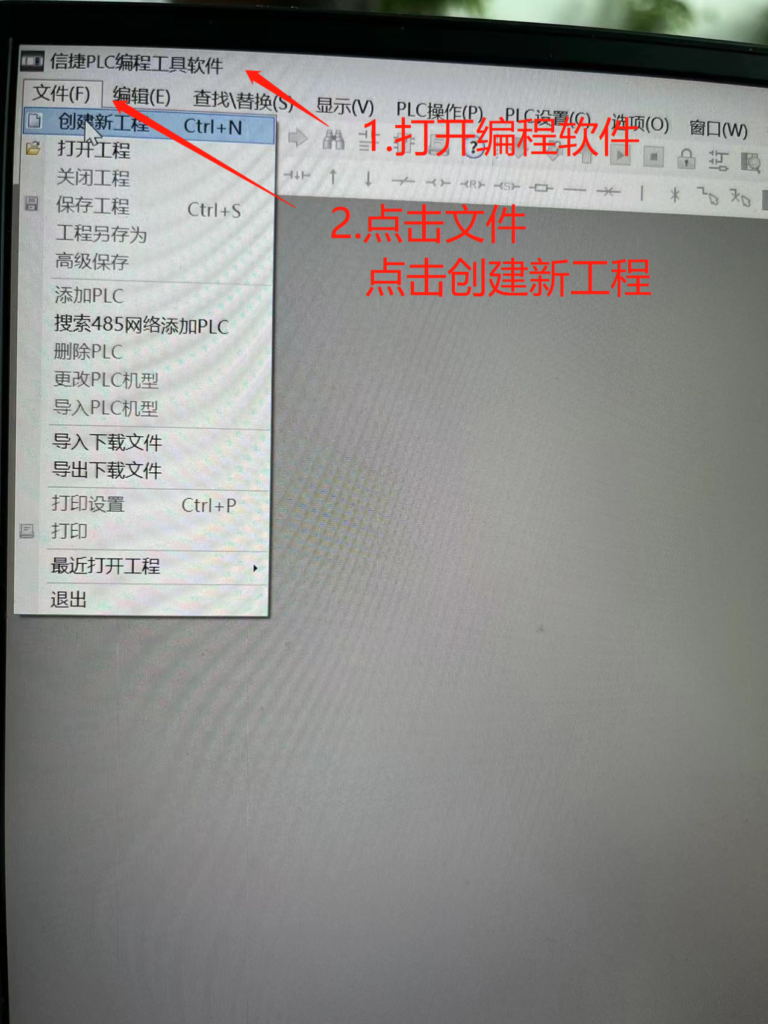

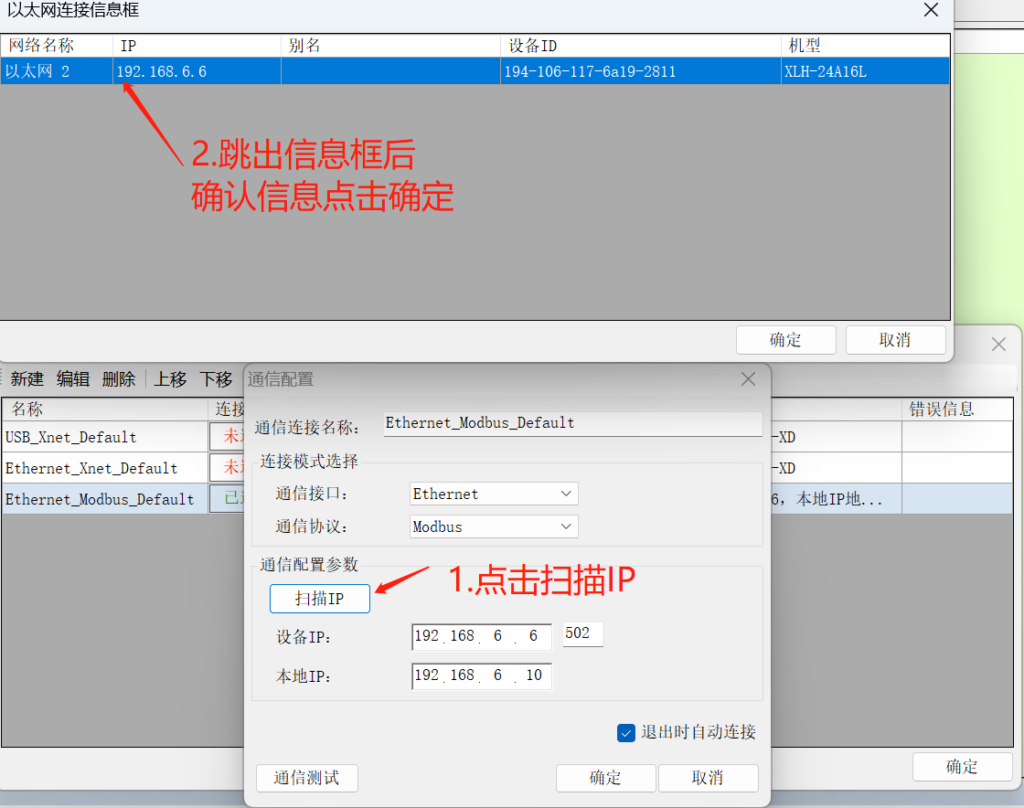

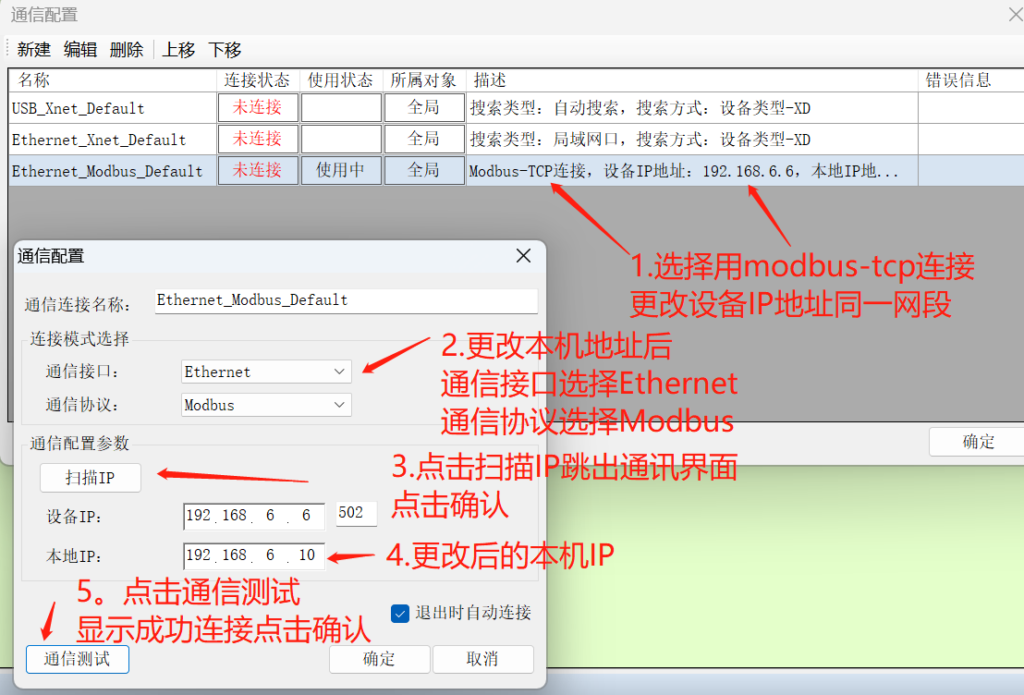

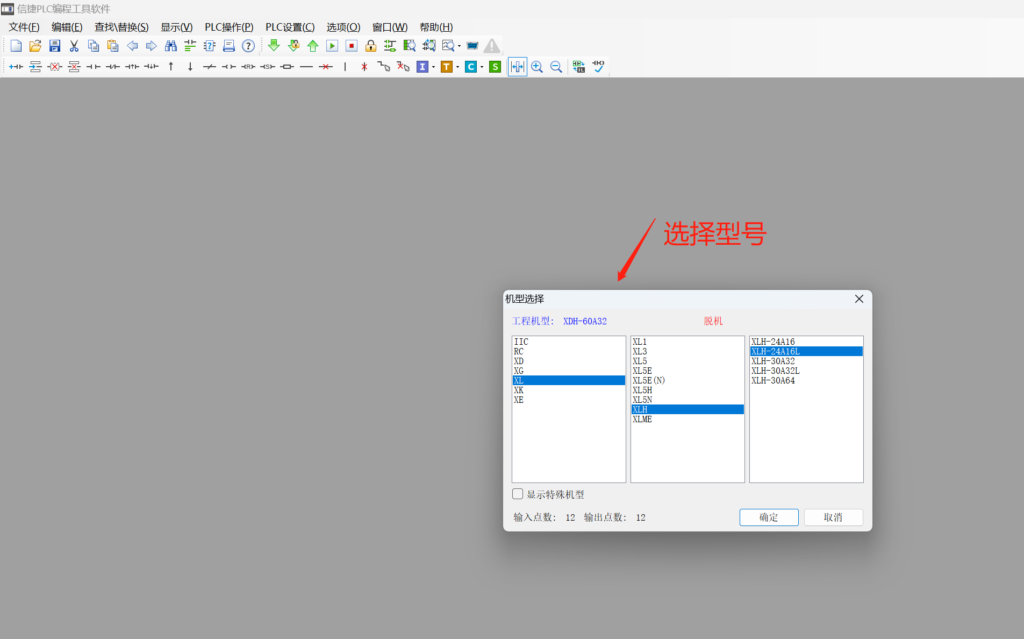

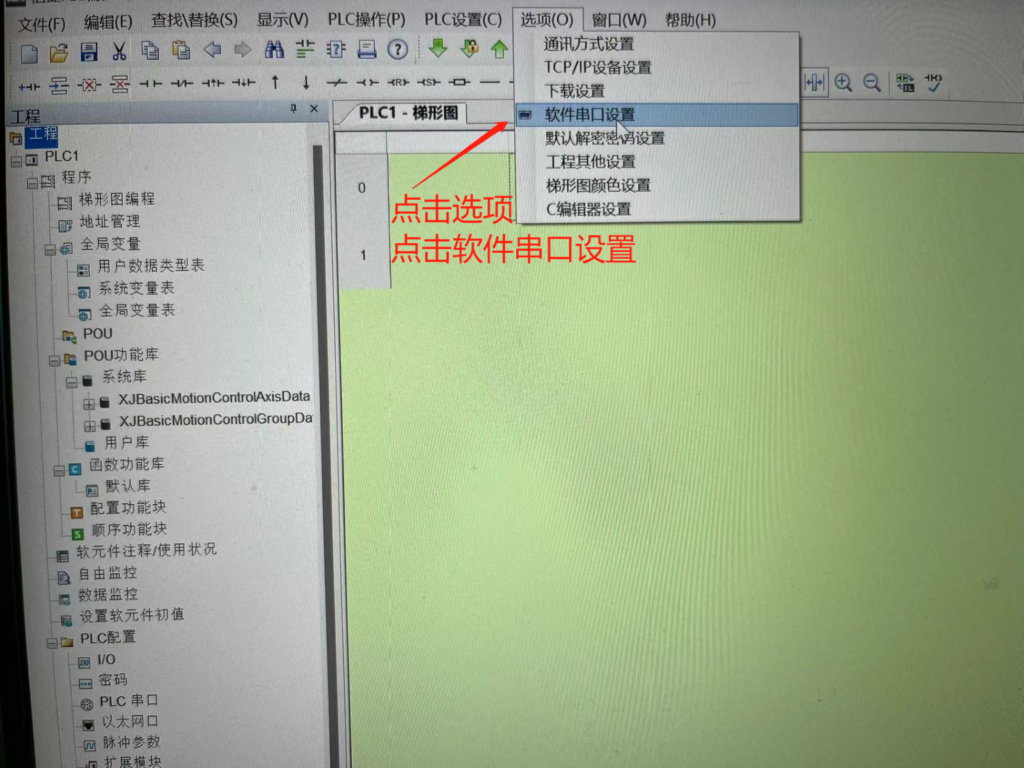

打开信捷编程软件进行通讯设置。

以上步骤完成后，我们在PLC里面的操作就完成了，接下来我们打开node-red进入软件方面的设置。

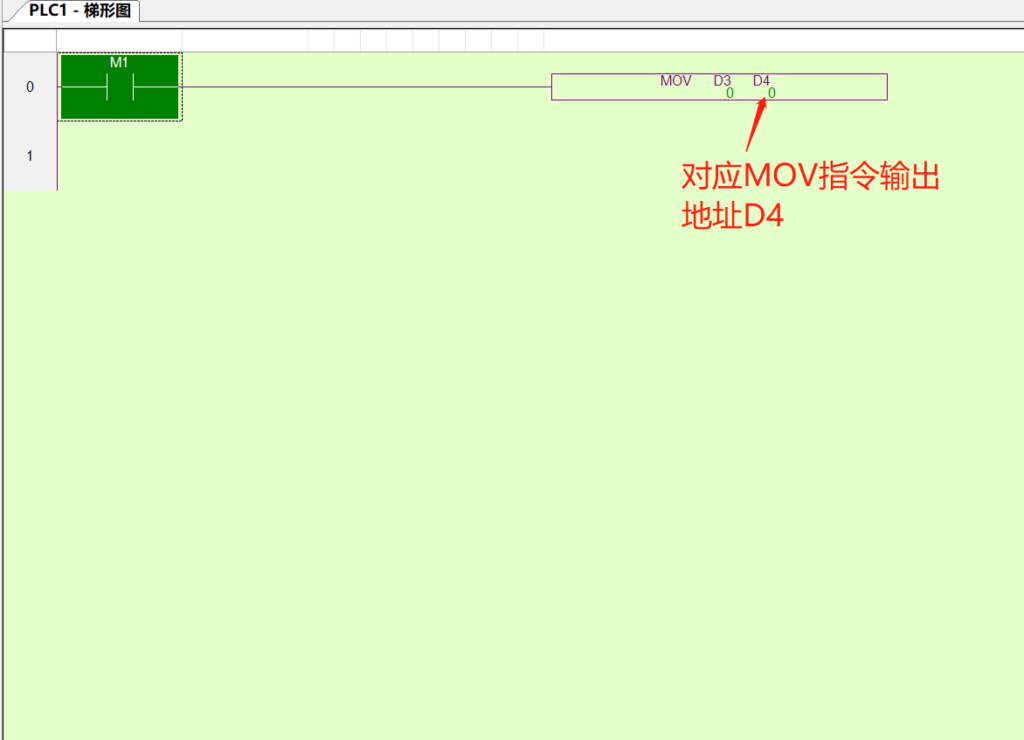

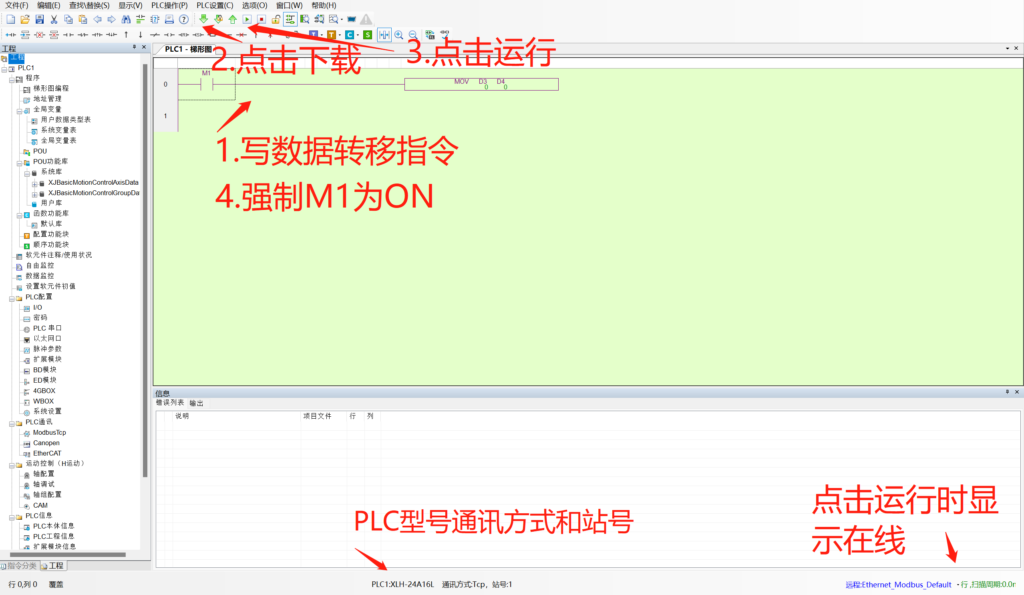

程序说明：当M1打开时，D3会把数据传输给D4。

打开node-red，打开设置，进入节点管理，我们需要先下载2个节点(node-red-contrib-modbus、node-red-dashboard)才能进行下一步操作。

完成后左侧会多出2个节点

我们可以先把网页翻译成中文可以方便我们浏览。

拉出我们需要的第一个节点

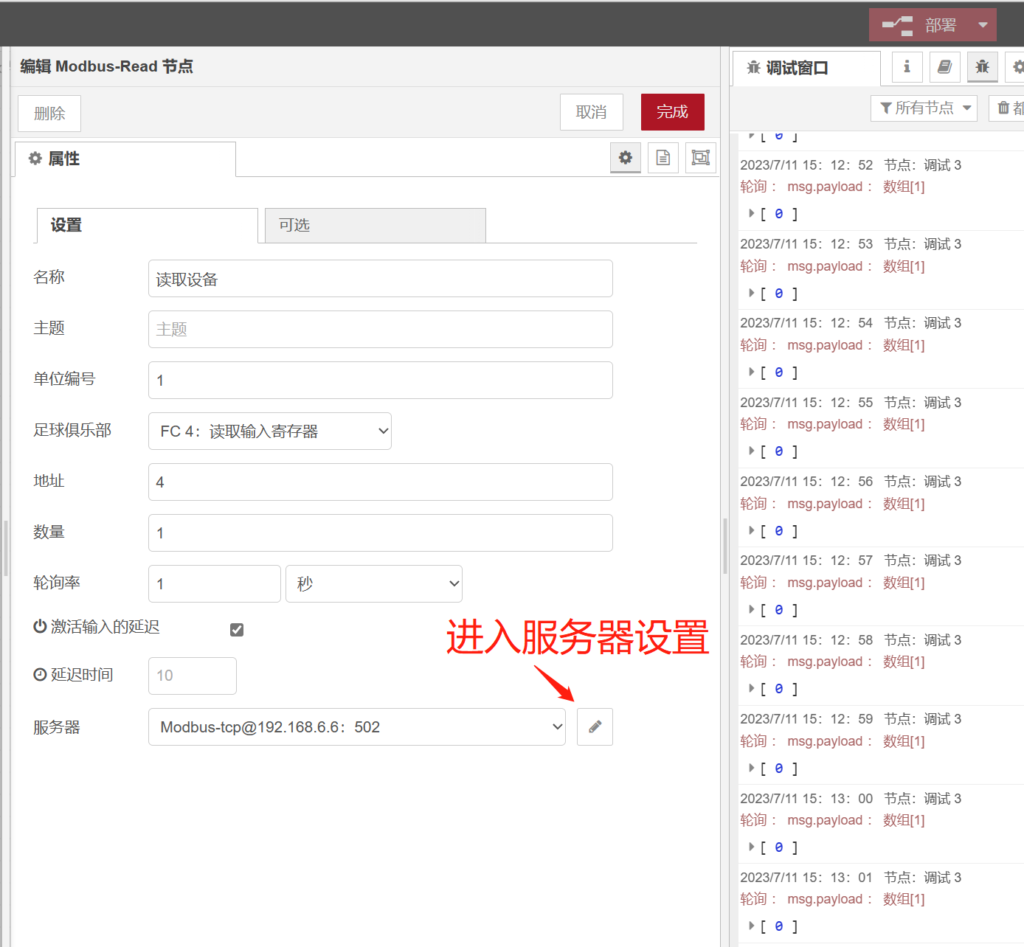

双击打开节点进入服务器的设置

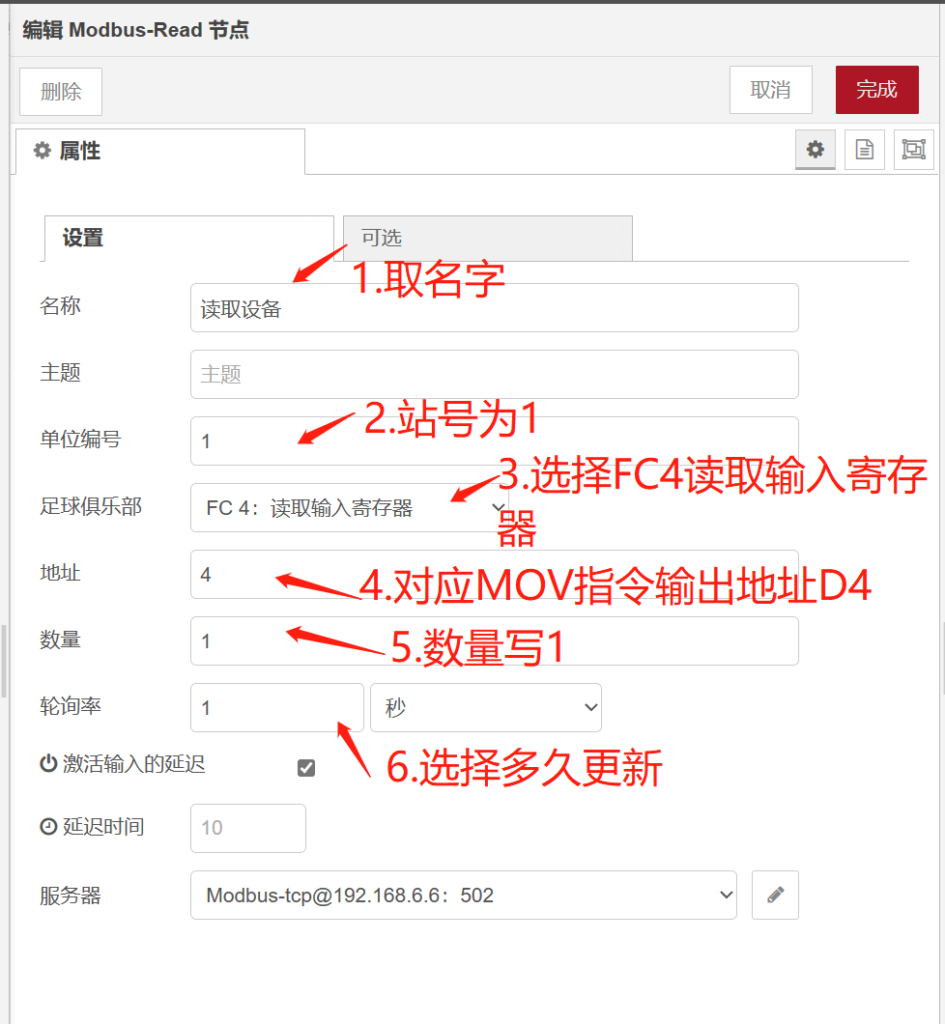

服务器配置完成后我们回到Modbus-read节点把他配置完善。

上述步骤操作完之后，modbus-read节点就配置完成了，要是想直观的看到有没有读取到可以进行如下操作。

补充说明：由于D3寄存器没有写入数值，node-red读取时会显示0。

                 调试节点拉出菜单栏后该节点需配置。

上面这些操作只能在node-red里看到数据，node-red还可以在同一局域网内通过浏览器打开网页来查看数据，也就是说在此局域网内任何终端都能访问查看数据，就像打开网页那样简单快捷，那么我们还需要一些操作。

上述操作完成后点击部署，完成后我们要把text节点里的群组配置。

更新完成后回到text（发短信）节点设置一下，完成后点击部署。

上述步骤完成后，我们就可以搜索网页观看效果图了。

如果想在网页里实现一个数值输入，可以进行如下操作。

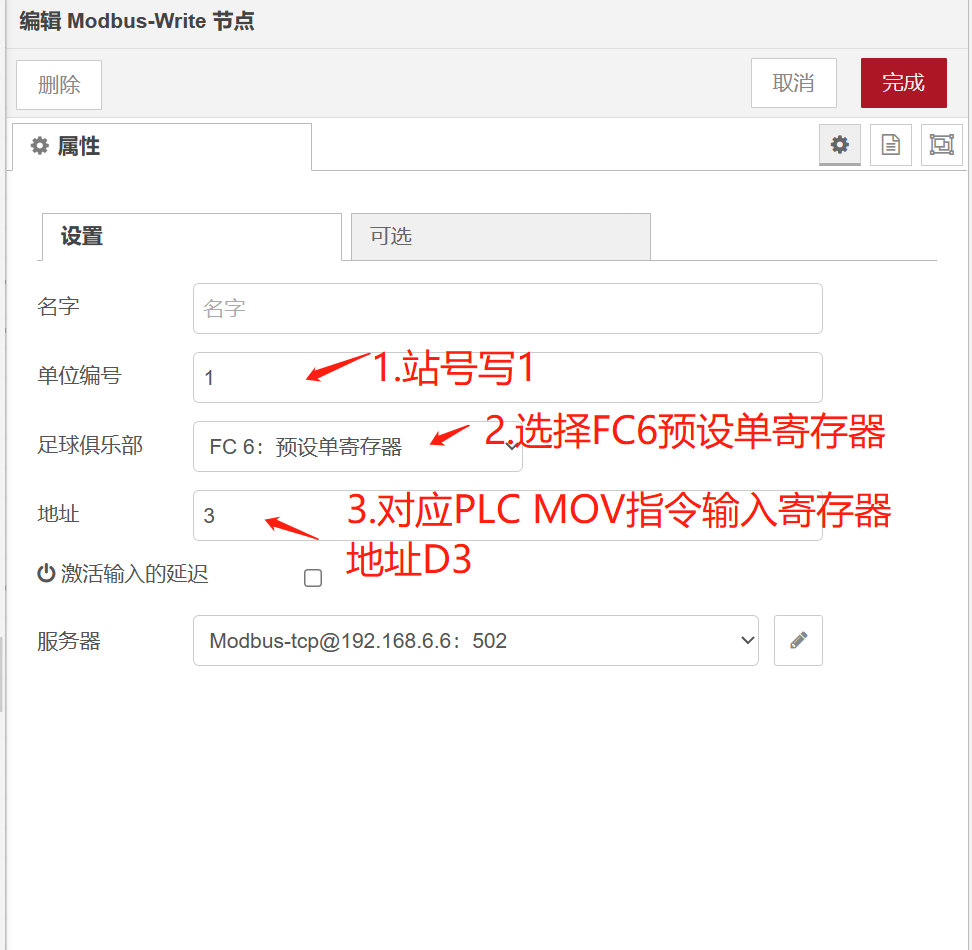

拉出红色箭头所指的节点，配置一下。

配置完成后，节点相连。

点击部署我们就可以在网页观看效果了。

网页效果图如下，第一个箭头下方的横线内输入数字，PLC数值读取旁的数字会随着横线处输入的变化而变化。

如果想实现一个开关控制，可以进行如下步骤。

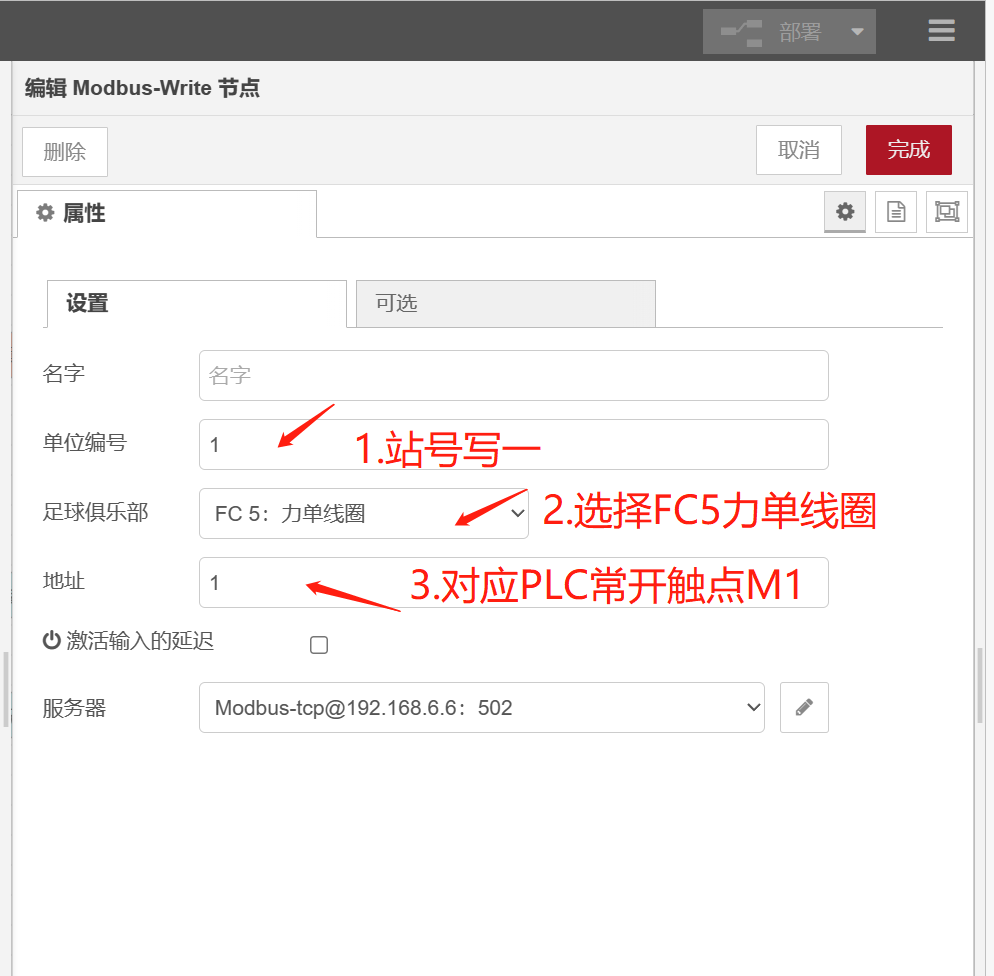

拉出红色箭头所指的节点，配置一下。

配置完成后，把节点相连，点击部署，打开网页观看效果图。

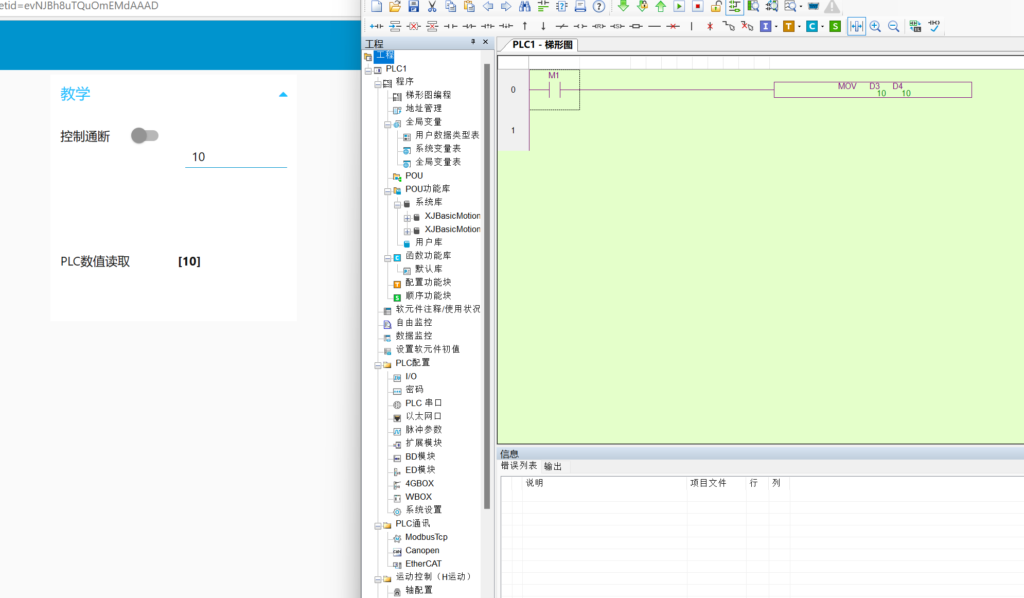

网页效果图如下。

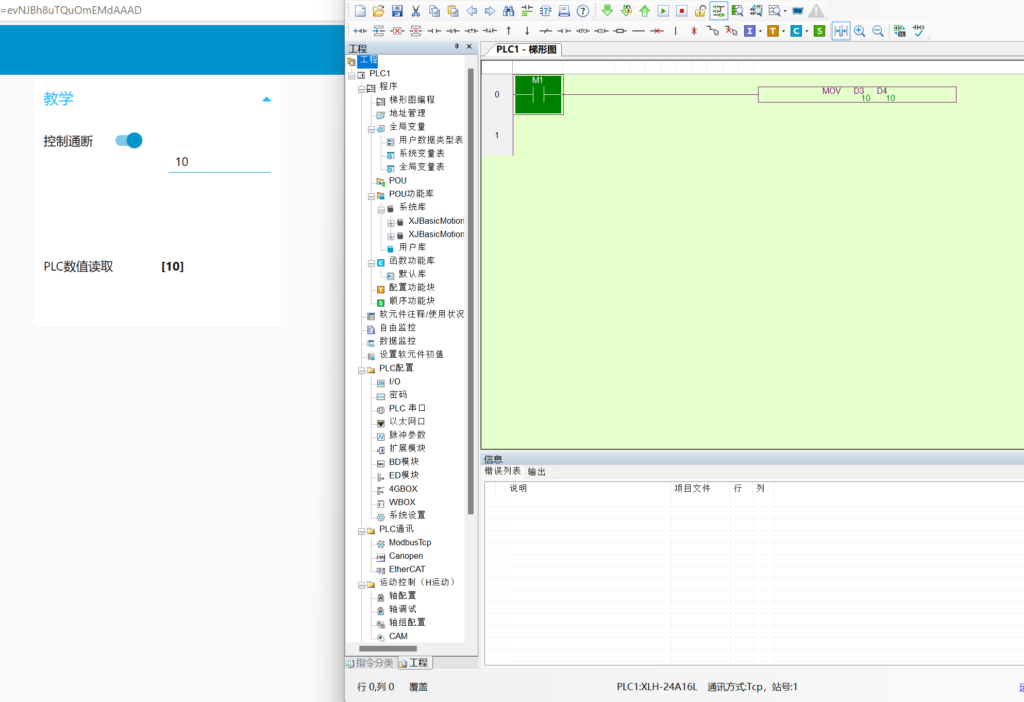

当控制通断打开时，PLC运行，控制通断断开时，PLC断开。
