一、前言
在 EPLAN Electric P8 中，页类型（Page Type） 是项目结构的基础。
它不仅决定页面的逻辑或物理作用，还决定能放置的对象种类（符号、宏、3D 元件等）。
很多工程师会混淆原理图和布局图的用途——
❌ 把 2D 柜体宏放到原理图页，或者在布局页里画导线。
本文将基于实际软件界面（如下图），系统解释各类页的用途与可放置宏类型，帮助你真正理解：
原理图放逻辑，布局图放2D，布局空间放3D。

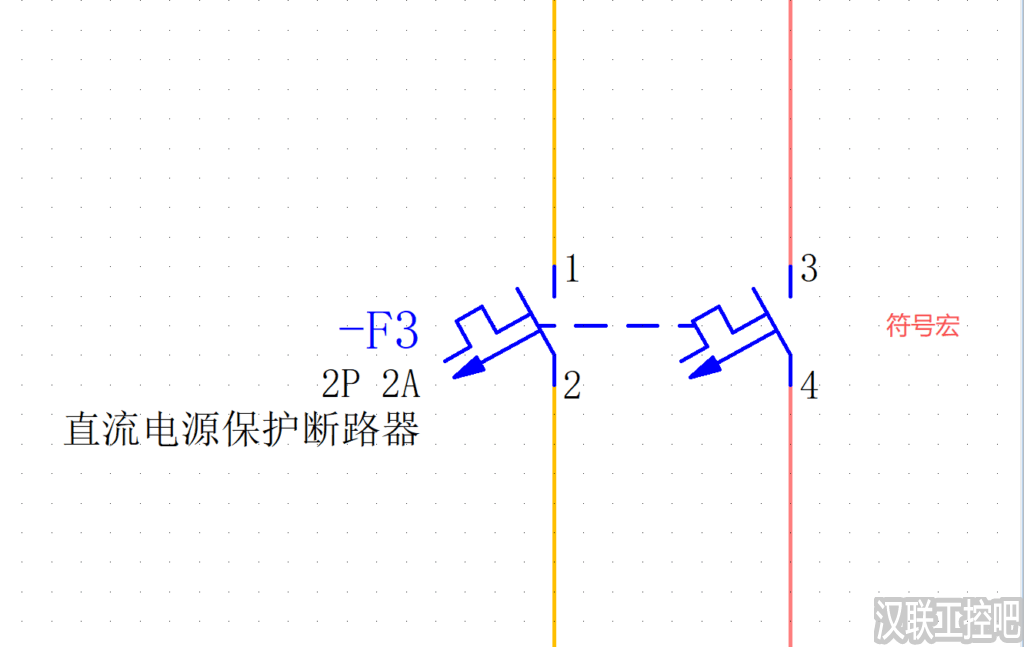

原理图中的符号宏

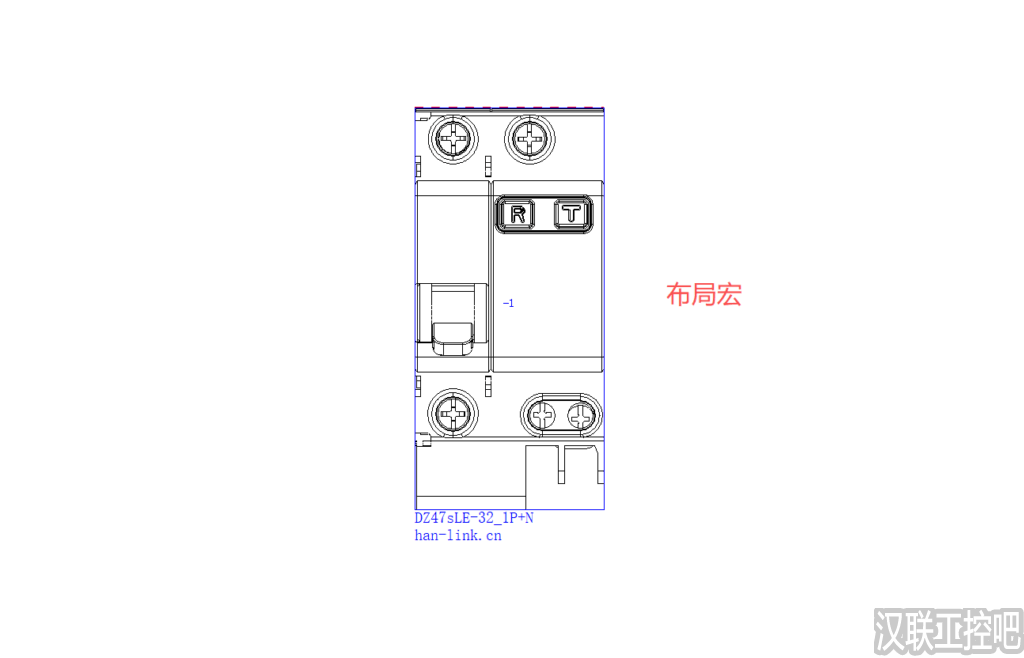

安装布局图中的2D布局宏

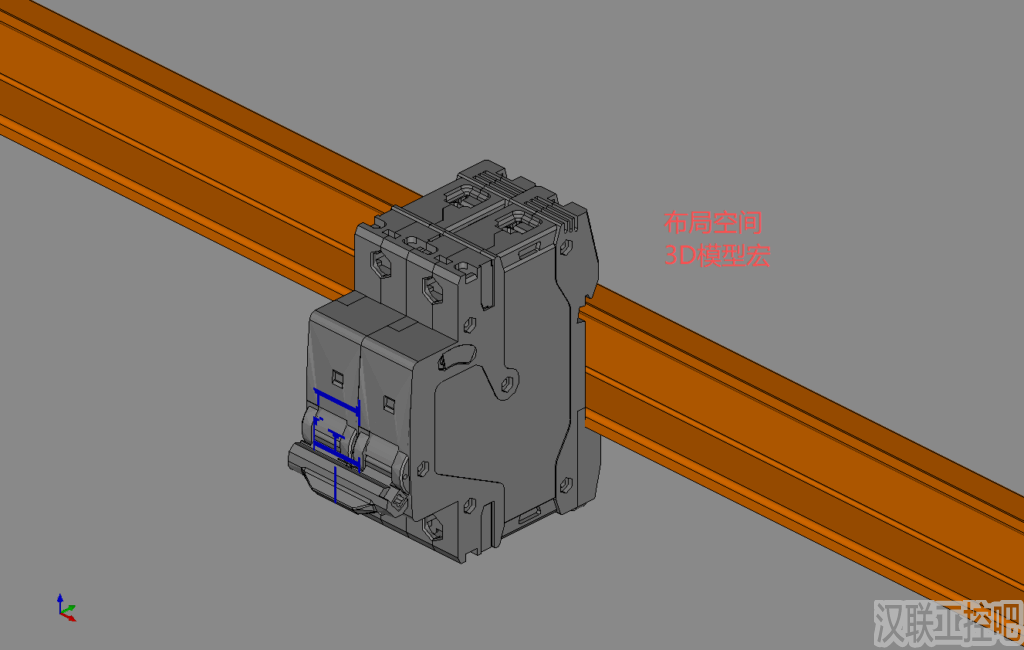

布局空间中的3D模型宏
二、EPLAN 实际页类型总览
| 中文页类型 | 英文名称 | 所属空间 | 功能与用途 | 推荐宏类型 |
|---|---|---|---|---|
| 安装板布局（交互式） | Panel Layout | 🟦 物理空间（2D 布局） | 用于绘制柜体、安装板、导轨、元件布局，包含比例和尺寸。 | 2D 布局宏（Layout Macro） |
| 单线原理图（交互式） | Single-line Schematic | 🟧 逻辑空间 | 以单线方式表示电力或控制系统，结构清晰、简化连接。 | 符号宏 / 窗口宏 / 页宏 |
| 多线原理图（交互式） | Multi-line Schematic | 🟧 逻辑空间 | 标准电气原理图，展示完整导线、设备、接点。 | 符号宏 / 窗口宏 / 页宏 |
| 功能总览（流体）（交互式） | Fluid Functional Overview | 🟩 流体空间 | 展示液压、气动系统的功能结构。 | Fluid 宏 |
| 管道及仪表流程图（交互式） | P&ID Diagram | 🟩 流体空间 | 工艺管线与仪表流程图（Process & Instrumentation）。 | Fluid 宏 |
| 流体原理图（交互式） | Fluid Schematic | 🟩 流体空间 | 液压或气动控制回路详细图。 | Fluid 宏 |
| 模型视图（交互式） | Model View | 🟪 布局空间（3D 模型） | 展示控制柜三维布局与元件位置关系。 | 3D 宏（Model Macro） |
| 拓扑（交互式） | Topology | 🟦 物理空间 | 展示电缆、导线路径与布线走向。 | 布局宏 |
| 图形（交互式） | Graphic Page | 🟦 物理空间 | 绘制说明性图形或机柜草图，不具逻辑属性。 | 布局宏 |
| 外部文档（交互式） | External Document | 📄 外部空间 | 嵌入 PDF、DWG、说明书等外部文件。 | ❌ 不支持宏 |
| 预规划（交互式） | Pre-Planning | 🟧 逻辑空间（前期） | 设备清单、信号规划或 PLC I/O 前期分配。 | 窗口宏 / 页宏 |
| 总览（交互式） | Overview / Title Page | 📄 报表空间 | 封面、系统结构图、目录页等说明页面。 | 页宏 / 报表宏 |
三、不同页类型与宏的正确对应
| 页类型类别 | 可放置对象 | 宏类型 | 备注 |
|---|---|---|---|
| 🟧 原理图页（逻辑空间） | 电气符号、连接点、导线 | 符号宏 / 窗口宏 / 页宏 | 定义功能逻辑，不能放2D图形宏 |
| 🟦 安装布局图（物理空间 2D） | 柜体、导轨、线槽、安装板、设备外形 | 2D 布局宏（Layout Macro） | 表示实际安装布置，不含逻辑连接 |
| 🟪 布局空间（Model View，3D） | 设备三维模型、安装位置 | 3D 宏（Model Macro） | 用于 3D 控制柜设计与碰撞检查 |
| 🟩 流体页（Fluid Space） | 阀门、气缸、管线、符号 | Fluid 宏 | 用于气动、液压系统 |
| 📄 报表/外部页 | 表格、说明、封面 | 页宏 / 报表宏 | 无逻辑属性，仅用于展示 |
四、核心原则（务必牢记）
| 分类 | 原理图页 | 安装布局图 | 布局空间（3D） |
|---|---|---|---|
| 作用 | 定义电气逻辑、功能、信号 | 定义设备物理位置、尺寸 | 定义三维结构与空间布置 |
| 可放宏类型 | 符号宏 / 窗口宏 / 页宏 | 2D 布局宏 | 3D 模型宏 |
| 图形属性 | 电气连接点，有逻辑关系 | 无电气逻辑，仅几何尺寸 | 三维几何模型、坐标 |
| 典型应用 | 电机控制、PLC 接线、I/O 逻辑 | 控制柜安装、导轨布局、元件标注 | 机柜 3D 模型、碰撞校验 |
| 常见误区 | ❌ 插入柜体宏或2D块 | ❌ 绘制导线、连接符号 | — |
| 正确做法 | 原理图只放电气符号宏 | 布局图只放2D宏 | 3D宏放在布局空间（Model View） |
五、常见误区与对照
| 误区 | 错误示例 | 后果 | 正确做法 |
|---|---|---|---|
| ❌ 在原理图中插入安装板或导轨宏 | 在多线图中放 2D 柜体宏 | 电气属性丢失、校验错误 | 使用「安装板布局」页放置 |
| ❌ 在布局图中画导线 | 用线条连接设备 | 不具电气逻辑 | 导线应在「多线原理图」中绘制 |
| ❌ 在 3D 模型视图中添加符号 | 放电气符号 | 无法识别逻辑 | 3D 模型页仅用于空间位置 |
| ✅ 正确做法 | 原理图=逻辑；布局图=2D 物理；布局空间=3D 安装 | 一致编号、报表正确 | 建议在项目模板中预定义 |
六、宏目录建议与命名规范
| 宏类别 | 建议存放路径 | 命名示例 | 说明 |
|---|---|---|---|
| 符号宏（Symbol Macro） | Macros\Electric\Symbol |
SYM_PushButton_NO.mak |
单个符号或组件 |
| 窗口宏（Window Macro） | Macros\Electric\Window |
WIN_MotorCtrl_3PZ.mak |
标准电路模块 |
| 2D 布局宏（Layout Macro） | Macros\Panel\Layout2D |
LAY_Cabinet800x600.mak |
安装布局模板 |
| 3D 模型宏（Model Macro） | Macros\Panel\Model3D |
MOD_Cabinet3D.mak |
3D 柜体模型 |
| Fluid 宏 | Macros\Fluid |
FLU_Hydraulic_Valve.mak |
液压/气动回路块 |
| 报表宏 | Macros\Report |
RPT_TerminalList.mak |
端子表、BOM 模板 |
七、空间逻辑示意图
八、总结
| 维度 | 内容 | 核心理解 |
|---|---|---|
| 逻辑维度 | 原理图、预规划 | 放符号宏，表示功能逻辑 |
| 二维物理维度 | 安装布局图、拓扑、图形页 | 放2D宏，表示柜体布置 |
| 三维物理维度 | 模型视图（布局空间） | 放3D宏，表示安装空间 |
| 报表维度 | 总览、外部文档 | 放页宏或报表宏 |
✨ 总结：
原理图放符号宏，安装布局放2D宏，布局空间放3D宏。
逻辑、物理、空间分离，EPLAN 工程才真正稳定、智能、可维护。
