这是我使用EPLAN软件设计的符合美国UL标准的设备电气图纸，它们包含了电气线路、元件布局和连接细节。希望这些图纸能为你们的电气设计工作提供一些灵感或参考。
- 使用han-link.cn站点的部件库、图框、图标文件制作；
- 所有电气元件具有型号、参数、铭牌；
- 所有电线具有线径、颜色、线号；

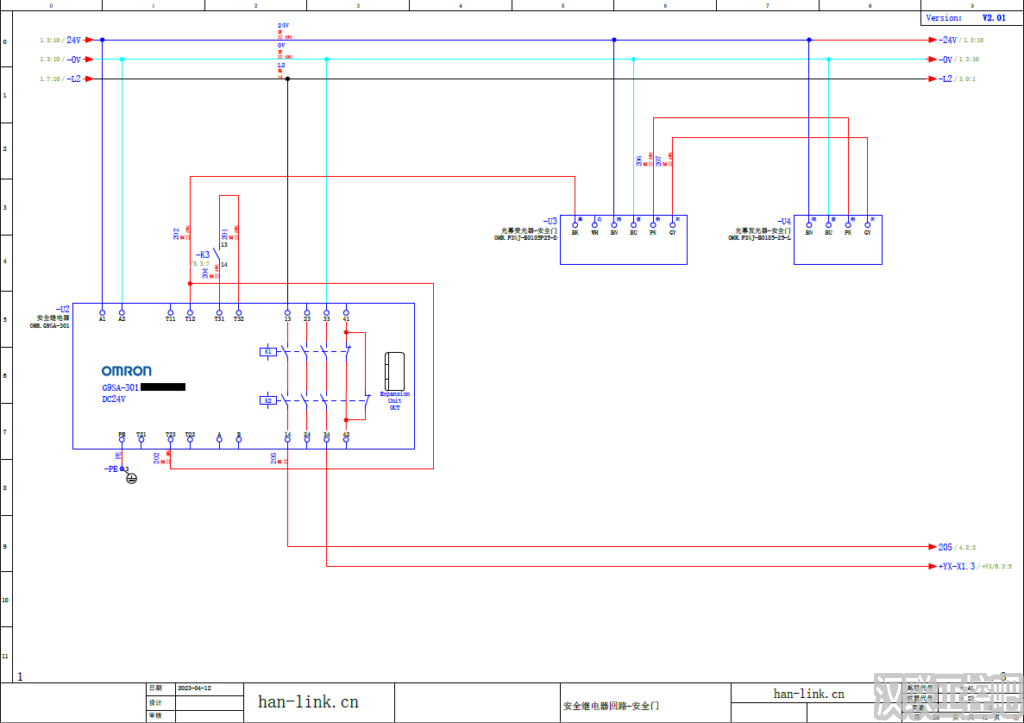

- 具有3个安全继电器回路；
- 所有电气元件符合UL标准；
- 电位颜色区分；

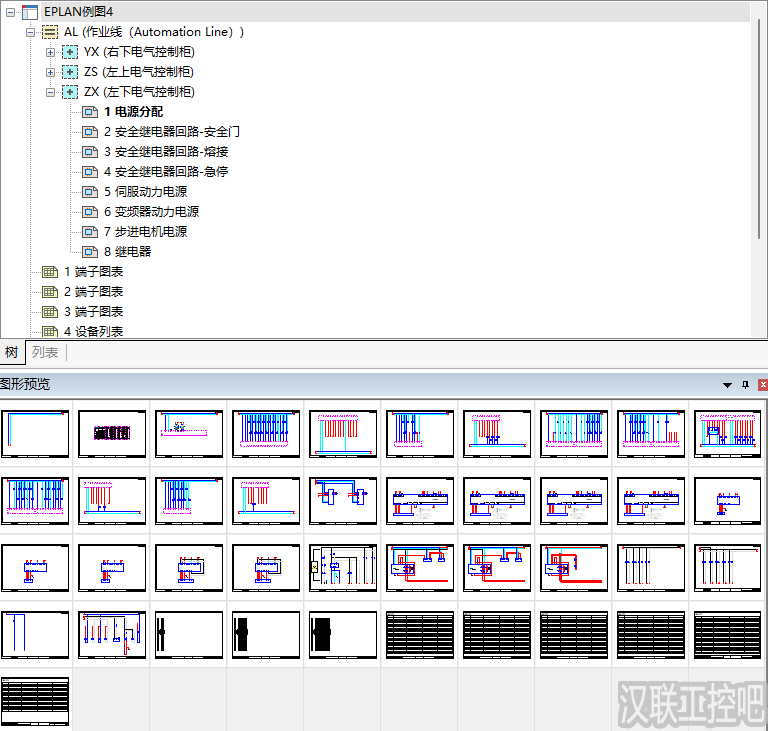

- 共41页。
